상세 정보 |
|||
| 반동: | ≤ 20 아크 / 초 | 감소 비율: | 50,80,100,120 |
|---|---|---|---|
| 산출 토크: | 3.5Nm-160Nm | 산출 속도: | 30-200rpm |
| 평가된 입력 속도: | 3000-3500rpm | 최대 입력 속도: | 8000rpm |
| 사이즈 시리즈: | 14,17,20,25,32 | 맞물림 배열: | 조화되는 |
| 재료: | 스테인레스 강 | 특화: | 받아들일 수 있습니다 |
| 하이 라이트: | 완시신 어울림 기어 Reducer,25rpm 어울림 기어 환원제,완시신 조화감속기 |
||
제품 설명

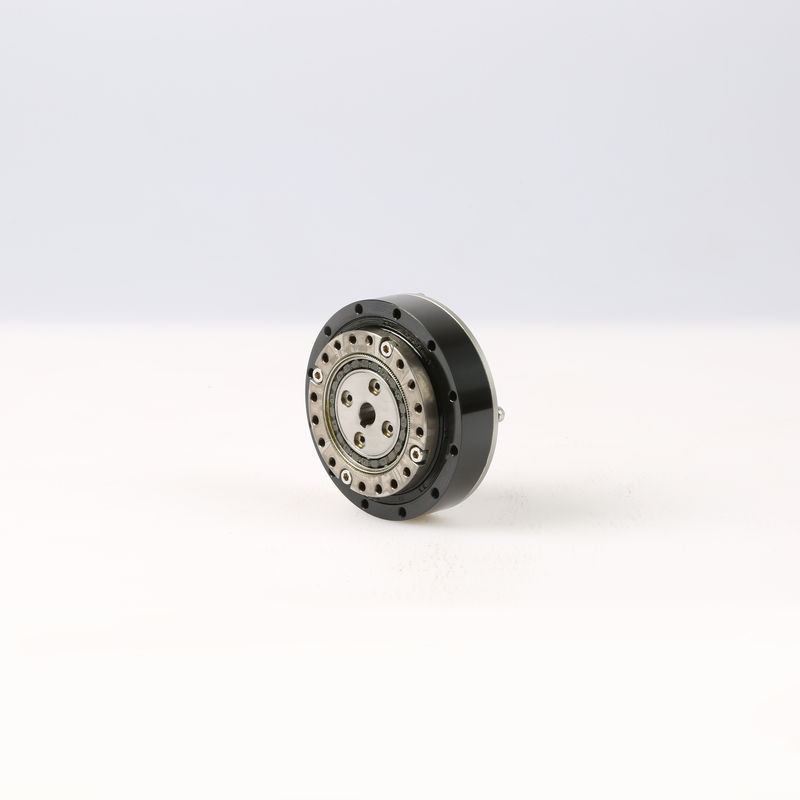

1:80세 조화하는 드라이버 감소율 1시 50분은 인쇄 장비를 위한 시리즈 14/17/20/25/32를 분류합니다
제품 미목
어울림 기어 환원제의 구성
어울림 기어 환원제는 3 기본적인 요소를 가지고 있습니다 : 파 발생기, 플렉스 스플라인과 원형 스플라인.
파 발생기 : 그것은 볼 베어링과 생략적 캠으로 구성됩니다.파 발생기는 입력 단부에 보통 첨부됩니다, 태도 이 내측 링이 태도 이 아우터 링을 야기시키는 캠의 둘레에 고정되고 타원형에 변형됩니다
플렉스 스플라인 : 그것은 외부 표면에 기어 톱니와 탄력 있는 박막형 벽 성분입니다.그것은 마지막을 출력한다고 보통 됩니다.
원형 스플라인 :그것은 내주치와 엄격한 강철 링입니다. 그것은 보통 플렉스 스플라인 보다 2 이상 이를 갖과, 일반적으로 주택위에 탑재했습니다
완시신 조화감속기는 넓은 전송율 범위와 수많은 치합 이, 큰 수용력, 높은 운동 정밀도, 부드러운 움직임, 작은 사이즈, 경량, 어떤 영향, 저소음, 조정할 수 있는 치측 제거, 단순 구조와고 투과율 효율, 좋은 동축도를 가지지 않고 고속 운동과 다른 특성을 달성할 수 있습니다.
| 모델 | 비율 | 입력될 때 토크라고 평가됩니다 2000r/min | 시작되고 멈추기 위한 최대 허용 토크 |
최대 허락된 평균 부하 토크 |
최대 허락된 즉석 토크 | 최대 허락된 입력 속도 | 아크섹 |
수명 (시간) |
| WCSF | 50-120 | 5.4-137 | 18-353 | 6.9-216 | 35-686 | 4500-8000 | 10-20 | 10000-15000 |
| WCSG | 50-120 | 6.3-160 | 21-413 | 8-253 | 42-803 | 4500-8000 | 15-20 | 10000-15000 |
| WSHG | 50-120 | 6.3-160 | 21-413 | 8-253 | 42-803 | 4500-8000 | 15-20 | 10000-15000 |
| WSHD | 50-100 | 3.5-91 | 11.4-221 | 4.6-143 | 23-397 | 4500-8000 | 10-20 | 10000-15000 |
| WCSD | 50-100 | 3.5-91 | 11.4-221 | 4.6-143 | 23-397 | 4500-8000 | 10-20 | 10000-15000 |
FAQ
큐 : 내가 기어박스 / 속도 저감기를 선택할 때 무엇을 제공하여야 합니까?
한 : 최선의 방법은 매개 변수와 자동차 그림을 제공하는 것입니다. 우리의 엔지니어는 참고를 위해 가장 적당한 기어박스 모델을 확인하고 권고할 것입니다. 또는 당신은 또한 또한 아래의 상술을 제공할 수 있습니다 :
1) 타입, 모델과 토크.
2) 비율 또는 출력 속도
3) 근무 조건과 연결 방법
4) 품질과 설치된 머신명
5) 입력 모드와 입력 속도
6) 자동차 상표 모델 또는 플랜지와 모터축 사이즈
큐 : 모터 제조사입니까?
한 : 예, 우리는 모터 제조사입니다. 우리는 우리 자신의 공장에 의해 모두 개발합니다고 생산하고 둘다 모터와 기어 하강기.
큐 : 얼마나 오래 내 명령을 완성하 그것은 걸립니까?
한 : 정상적으로 당신의 주문은 7-15 일 만에 배달일 수 있었습니다, 약간의 인기있는 판매 제품이 빨리 1 주에 전달될 수 있습니다. 그거야 양에 따라 다르죠.
큐 : 나는 먼저 샘플을 얻을 수 있습니까?
한 : 확실히, 우리는 형식적 순서를 하기 전에 당신에게 검사를 위한 샘플을 제공하는 것을 영광으로 생각합니다.
