상세 정보 |
|||
| 감소 비율: | 50,80,100,120 | 산출 토크: | 3.5Nm-160Nm |
|---|---|---|---|
| 산출 속도: | 30-200rpm | 평가된 입력 속도: | 3000-3500rpm |
| 최대 입력 속도: | 8000rpm | 사이즈 시리즈: | 14,17,20,25,32 |
| 맞물림 배열: | 조화되는 | 재료: | 스테인레스 강 |
| 산출 갱구: | 단단한 샤프트 출력 / 원축 출력 | 특화: | 받아들일 수 있습니다 |
| 하이 라이트: | 로봇 조인트 하모닉 구동 환원제,ISO9001 하모닉 구동 환원제,ISO9001 100 내지 1 기어박스 |
||
제품 설명

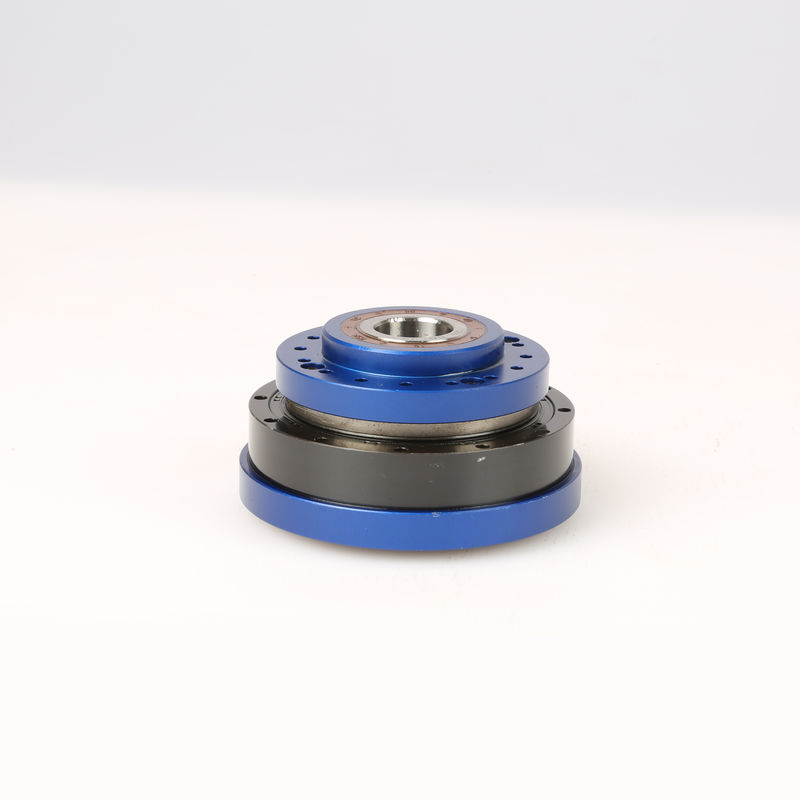

로봇 조인트를 위한 조화감속기 감소율 1:50, 1:80, 1:100, 1:120 출력 토크 3.5-160Nm
제품 미목
1. 고정밀도 : 그것의 이의 좋은 비율은 늘 메싱되고, 뿔뿔이 2 구역 180 급에 종사됩니다. 이것은 회전 정확도 위의 이 피치 오차와 누적 피치 오차의 영향이 중립화된다는 것을 의미하며, 그것이 높은 위치상이고 회전 정확도를 보장합니다.
2. 높은 속도 감소율 : 조화하는 기어 하강기는 1/30-1/500의 높은 싱글-스테이지 감소율을 가지고 있습니다. 복합 구조 없는 동일 축을 따라 3 기본적인 요소는 높은 감소율을 제공할 수 있습니다.
3. 고토크 성능 :각각 이는 아직 힘의 무시할 수 있는 양을 받고 이가 서로 접촉하게 되는 방법 때문에와 플렉스 스플라인에서 이의 좋은 비율이 알 시간에 종사되기 때문에 최고치에게 토크 용량을 제공합니다.
4. 작은 사이즈이고 경량 : 더 덜 더 덜 전통적 그래프팅 메커니즘의 크기와 무게인 동안, 조화하는 기어 하강기는 작게 만들기 위한 기계장치와 라이터를 가능하게 하는 그것의 전통적 상대들로 똑같은 수준의 토크와 속도 감소율을 제공합니다.
5. 우수한 효율과 장기간 수명 시간.
6. 조용하고 최소 진동 작동.
거칠게 애플리케이션 :
산업용 로봇, 서비스 로봇, 금속 가공기 로봇, 의료 기기, 분석 시험 장비, 에너지 관련 장비, 제지 기계...
| 모델 | 비율 | 입력될 때 토크라고 평가됩니다 2000r/min | 시작되고 멈추기 위한 최대 허용 토크 |
최대 허락된 평균 부하 토크 |
최대 허락된 즉석 토크 | 최대 허락된 입력 속도 | 아크섹 |
수명 (시간) |
| WCSF | 50-120 | 5.4-137 | 18-353 | 6.9-216 | 35-686 | 4500-8000 | 10-20 | 10000-15000 |
| WCSG | 50-120 | 6.3-160 | 21-413 | 8-253 | 42-803 | 4500-8000 | 15-20 | 10000-15000 |
| WSHG | 50-120 | 6.3-160 | 21-413 | 8-253 | 42-803 | 4500-8000 | 15-20 | 10000-15000 |
| WSHD | 50-100 | 3.5-91 | 11.4-221 | 4.6-143 | 23-397 | 4500-8000 | 10-20 | 10000-15000 |
| WCSD | 50-100 | 3.5-91 | 11.4-221 | 4.6-143 | 23-397 | 4500-8000 | 10-20 | 10000-15000 |
FAQ
큐 : 내가 기어박스 / 속도 저감기를 선택할 때 무엇을 제공하여야 합니까?
한 : 최선의 방법은 매개 변수와 자동차 그림을 제공하는 것입니다. 우리의 엔지니어는 참고를 위해 가장 적당한 기어박스 모델을 확인하고 권고할 것입니다. 또는 당신은 또한 또한 아래의 상술을 제공할 수 있습니다 :
1) 타입, 모델과 토크.
2) 비율 또는 출력 속도
3) 근무 조건과 연결 방법
4) 품질과 설치된 머신명
5) 입력 모드와 입력 속도
6) 자동차 상표 모델 또는 플랜지와 모터축 사이즈
큐 : 모터 제조사입니까?
한 : 예, 우리는 모터 제조사입니다. 우리는 우리 자신의 공장에 의해 모두 개발합니다고 생산하고 둘다 모터와 기어 하강기.
큐 : 얼마나 오래 내 명령을 완성하 그것은 걸립니까?
한 : 정상적으로 당신의 주문은 7-15 일 만에 배달일 수 있었습니다, 약간의 인기있는 판매 제품이 빨리 1 주에 전달될 수 있습니다. 그거야 양에 따라 다르죠.
큐 : 나는 먼저 샘플을 얻을 수 있습니까?
한 : 확실히, 우리는 형식적 순서를 하기 전에 당신에게 검사를 위한 샘플을 제공하는 것을 영광으로 생각합니다.
