상세 정보 |
|||
| 사이즈 시리즈: | 14,17,20,25,32 | 산출 갱구: | 단단한 샤프트 출력 / 원축 출력 |
|---|---|---|---|
| 감소 비율: | 50,80,100,120 | 산출 토크: | 3.5Nm-160Nm |
| 평가된 입력 속도: | 3000-3500rpm | 맞물림 배열: | 조화되는 |
| 재료: | 스테인레스 강 | 특화: | 받아들일 수 있습니다 |
| 하이 라이트: | 외골격 하모닉 구동 환원제,8000rpm 하모닉 구동 환원제,8000rpm 극소 하모닉 구동 |
||
제품 설명

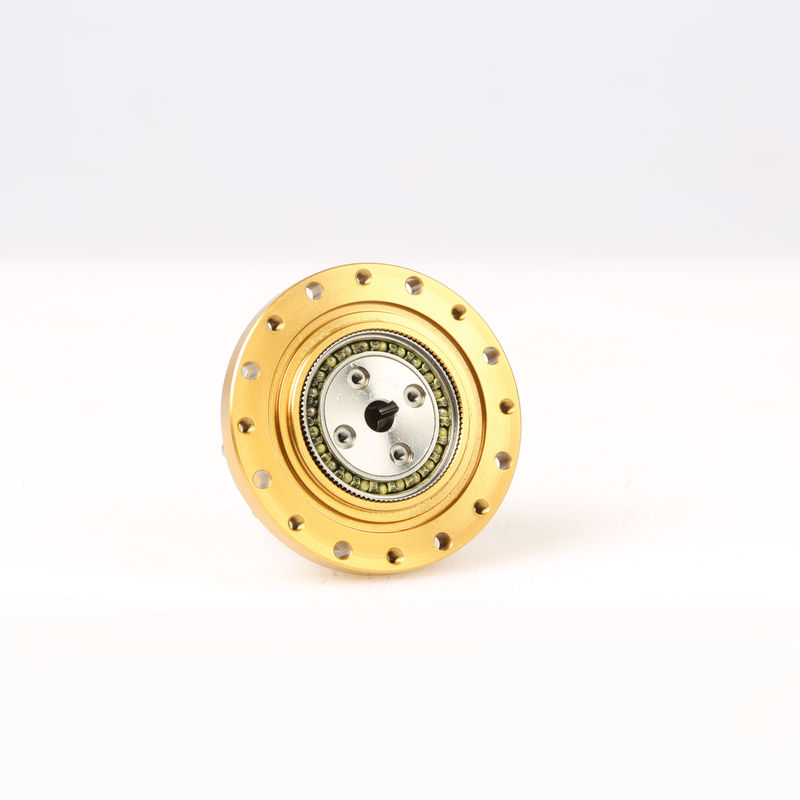

외골격을 위한 조화감속기 출력 토크 3.5-160Nm 최대 투입 시속 8000rpm
제품 미목
장점 :
1. 단순 구조, 작은 사이즈와 경량
전송율과 부하 내성 조건의 조건하에서, 조화하는 기어장치 드라이브는 약 1/3 내지 1/2까지 일반적 기어 하강기의 크기와 무게를 줄일 수 있습니다.
2. 광범위한 전송율 범위
싱글-스테이지 조화감속기의 전송율은 50-160에 도달할 수 있습니다 (행성파 생성기가 사용되면, 전송율이 150-4000으로 확장될 수 있습니다).
복합 기어의 전송율은 더 높을 수 있습니다.
3. 동시에 맞물리는 이의 많은 쌍이 있습니다
이중 파장 조화감속기에 의해 동시에 메싱된 치수는 30% 또는 많도달할 수 있습니다. 보통 기어장치 전송에, 동시에 메싱된 치수는 2-7% 일 뿐이고 곧은 원통 인벌류트 기어를 위해 동시에 메싱된 치수는 1-2 쌍 일 뿐입니다. 이로써 큰 속도 비율과 소용적을 달성하면서, 조화하는 전송이고 정밀도와 치아의 큰 하중-지지 용량을 가지고 있는 것과 동시에 정확히 아마 수많은 메싱하는 치아의 고유 장점 때문입니다.
하모닉 구동 환원제는 연성치차가 제어 가능한 탄성 변형을 생산하게 하기 위해 유연 베이링을 갖춘 파 발생기에 의존하는 일종의 기어장치 전송이고 동작과 전력을 전하기 위한 억세기 치차와 메쉬입니다.
| 모델 | 비율 | 입력될 때 토크라고 평가됩니다 2000r/min | 시작되고 멈추기 위한 최대 허용 토크 |
최대 허락된 평균 부하 토크 |
최대 허락된 즉석 토크 | 최대 허락된 입력 속도 | 아크섹 |
수명 (시간) |
| WCSF | 50-120 | 5.4-137 | 18-353 | 6.9-216 | 35-686 | 4500-8000 | 10-20 | 10000-15000 |
| WCSG | 50-120 | 6.3-160 | 21-413 | 8-253 | 42-803 | 4500-8000 | 15-20 | 10000-15000 |
| WSHG | 50-120 | 6.3-160 | 21-413 | 8-253 | 42-803 | 4500-8000 | 15-20 | 10000-15000 |
| WSHD | 50-100 | 3.5-91 | 11.4-221 | 4.6-143 | 23-397 | 4500-8000 | 10-20 | 10000-15000 |
| WCSD | 50-100 | 3.5-91 | 11.4-221 | 4.6-143 | 23-397 | 4500-8000 | 10-20 | 10000-15000 |
FAQ
큐 : 내가 기어박스 / 속도 저감기를 선택할 때 무엇을 제공하여야 합니까?
한 : 최선의 방법은 매개 변수와 자동차 그림을 제공하는 것입니다. 우리의 엔지니어는 참고를 위해 가장 적당한 기어박스 모델을 확인하고 권고할 것입니다. 또는 당신은 또한 또한 아래의 상술을 제공할 수 있습니다 :
1) 타입, 모델과 토크.
2) 비율 또는 출력 속도
3) 근무 조건과 연결 방법
4) 품질과 설치된 머신명
5) 입력 모드와 입력 속도
6) 자동차 상표 모델 또는 플랜지와 모터축 사이즈
큐 : 모터 제조사입니까?
한 : 예, 우리는 모터 제조사입니다. 우리는 우리 자신의 공장에 의해 모두 개발합니다고 생산하고 둘다 모터와 기어 하강기.
큐 : 얼마나 오래 내 명령을 완성하 그것은 걸립니까?
한 : 정상적으로 당신의 주문은 7-15 일 만에 배달일 수 있었습니다, 약간의 인기있는 판매 제품이 빨리 1 주에 전달될 수 있습니다. 그거야 양에 따라 다르죠.
큐 : 나는 먼저 샘플을 얻을 수 있습니까?
한 : 확실히, 우리는 형식적 순서를 하기 전에 당신에게 검사를 위한 샘플을 제공하는 것을 영광으로 생각합니다.
