상세 정보 |
|||
| 사이즈 시리즈: | 14/17/20/25/32 | 산출 토크: | 3.5Nm-160Nm |
|---|---|---|---|
| 평가된 입력 속도: | 3000-3500rpm | 맞물림 배열: | 조화되는 |
| 산출 갱구: | 단단한 샤프트 출력 / 원축 출력 | 수명: | 10000-15000hours |
| 특화: | 받아들일 수 있습니다 | 재료: | 스테인레스 강 |
| 하이 라이트: | 하모닉 구동 Reducer,30rpm 하모닉 구동 Reducer,30rpm 어울림 기어 환원제 |
||
제품 설명

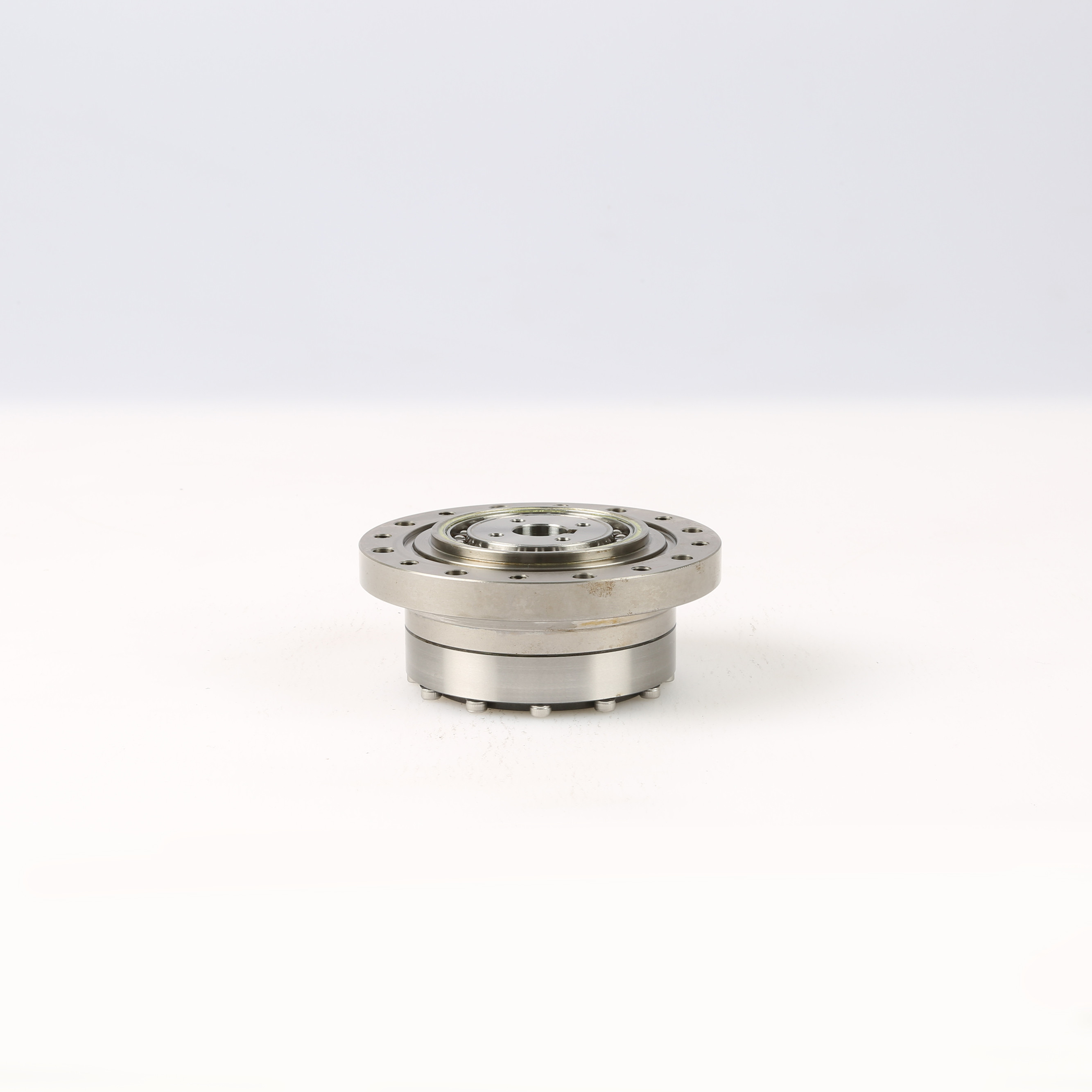

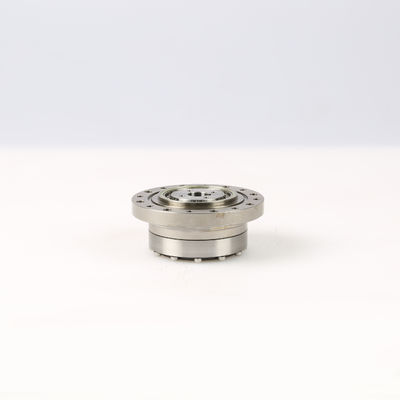

CNC 기계를 위한 조화감속기 반발 ≤ 20 아크 / 쓴맛 출력 속도 30-200rpm
제품 미목
1. 치측 제거는 조정될 수 있습니다.
어울림 기어 전송의 메싱에서, 플렉스 스플라인과 억세기 치차 사이의 더 갭은 주로 파 발생기의 형태와 2개 기어의 투스 프로파일에 의존합니다. 그러므로, 반발은 심지어 약간의 사례에서 조차, 전염 반발을 작게 만들기 위해 조정될 수 있습니다. 제로 사이드 클리어런스에 도달할 수 있습니다
2. 고 투과율 효율.
똑같은 속도 비율의 다른 전송과 비교해서, 조화하는 전송은 소수의 이동 부품 때문의 고효율과 메싱 톱니 표면의 저속도를 가지고 있습니다. 속도 비율 (u=60-250)에 차이와 함께, 효율성은 90% -에 대하여 65에 대한 것입니다 (조화 복체 파 전송의 효율성을 낮추세요), 톱니 표면의 웨어가 초소형입니다.
3. 좋은 동축도.
조화하는 기어 하강기의 고속 손잡이와 저속 손잡이는 동일 축에 위치합니다.
4. 편리하게 차동 변속 장치를 실현하세요.
어울림 기어 전송의 3 기본적인 요소 때문에, 어떠한 2도 활동적일 수 있고 세번째가 운전될 수 있습니다. 파 발생기 면, 연결봉과 탄력적 휠은 운전됩니다, 차별적 전달 기구가 형성될 수 있습니다. 편리하게 빠르고 느린 근무 조건을 실현하세요. 이것은 도구에 대한 큰 실질적인 값의 많은 기계의 움직이는 메커니즘이 연장으로 만든다는 것 입니다. 적절한 설계로, 기계 공구의 도구 움직이는 부품의 구조 성능은 매우 바뀔 수 있습니다.
| 모델 | 비율 | 입력될 때 토크라고 평가됩니다 2000r/min | 시작되고 멈추기 위한 최대 허용 토크 |
최대 허락된 평균 부하 토크 |
최대 허락된 즉석 토크 | 최대 허락된 입력 속도 | 아크섹 |
수명 (시간) |
| WCSF | 50-120 | 5.4-137 | 18-353 | 6.9-216 | 35-686 | 4500-8000 | 10-20 | 10000-15000 |
| WCSG | 50-120 | 6.3-160 | 21-413 | 8-253 | 42-803 | 4500-8000 | 15-20 | 10000-15000 |
| WSHG | 50-120 | 6.3-160 | 21-413 | 8-253 | 42-803 | 4500-8000 | 15-20 | 10000-15000 |
| WSHD | 50-100 | 3.5-91 | 11.4-221 | 4.6-143 | 23-397 | 4500-8000 | 10-20 | 10000-15000 |
| WCSD | 50-100 | 3.5-91 | 11.4-221 | 4.6-143 | 23-397 | 4500-8000 | 10-20 | 10000-15000 |
FAQ
큐 : 내가 기어박스 / 속도 저감기를 선택할 때 무엇을 제공하여야 합니까?
한 : 최선의 방법은 매개 변수와 자동차 그림을 제공하는 것입니다. 우리의 엔지니어는 참고를 위해 가장 적당한 기어박스 모델을 확인하고 권고할 것입니다. 또는 당신은 또한 또한 아래의 상술을 제공할 수 있습니다 :
1) 타입, 모델과 토크.
2) 비율 또는 출력 속도
3) 근무 조건과 연결 방법
4) 품질과 설치된 머신명
5) 입력 모드와 입력 속도
6) 자동차 상표 모델 또는 플랜지와 모터축 사이즈
큐 : 모터 제조사입니까?
한 : 예, 우리는 모터 제조사입니다. 우리는 우리 자신의 공장에 의해 모두 개발합니다고 생산하고 둘다 모터와 기어 하강기.
큐 : 얼마나 오래 내 명령을 완성하 그것은 걸립니까?
한 : 정상적으로 당신의 주문은 7-15 일 만에 배달일 수 있었습니다, 약간의 인기있는 판매 제품이 빨리 1 주에 전달될 수 있습니다. 그거야 양에 따라 다르죠.
큐 : 나는 먼저 샘플을 얻을 수 있습니까?
한 : 확실히, 우리는 형식적 순서를 하기 전에 당신에게 검사를 위한 샘플을 제공하는 것을 영광으로 생각합니다.
